| Τροποποιημένο: | 1 σύνολο |
| τιμή: | negotiable |
| τυποποιημένη συσκευασία: | ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+ |
| Προθεσμία παράδοσης: | 5-10 ημέρες |
| μέθοδος πληρωμής: | T/T, L/C, Paypal |
| Ικανότητα εφοδιασμού: | 1000sets/day |

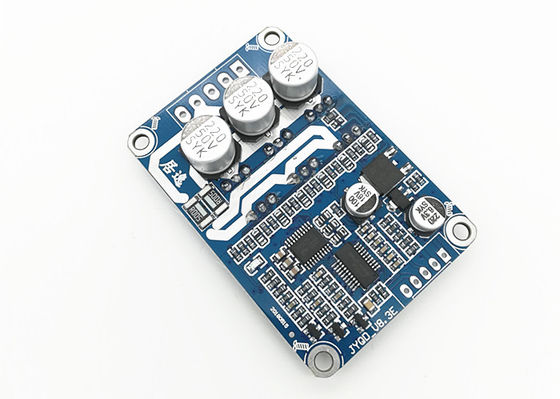

| Πρότυπος αριθμός | Jyqd-V8.3E |
| Λειτουργούντα temp. | 20-85℃ |
| Λειτουργούσα τάση | 12V-36V |
| Ανώτατο ρεύμα | 15A |
| Cont.working ρεύμα | 15A |
| · Έλεγχος ταχύτητας PWM | Συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100% |
| Αναλογικός κανονισμός ταχύτητας τάσης | 0-5V |
| O.V / L.V προστασία | ΝΑΙ |
| Παραγωγή σημάτων σφυγμού ταχύτητας | ΝΑΙ |
| 1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά του πίνακα οδηγών όπως διευκρινίζεται. |
| 2. Αυτός ο πίνακας οδηγών χρησιμοποιείται γιατί 3 συγχρονίζουν την αβούρτσιστη sensorless μηχανή, αλλά όχι το κοστούμι και για τα 3 συγχρονίζει τις αβούρτσιστες sensorless μηχανές άμεσα. Εάν η οδηγώντας επίδραση δεν είναι καλή (όπως η έναρξη jitter, αντιστρέφοντας, το noload λειτουργώντας ρεύμα μηχανών είναι πάρα πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η αποδοτικότητα είναι χαμηλή, και δεν μπορεί ξεκίνημα με το φορτίο.) Οι πελάτες μπορούν να ρυθμίσουν την αντίσταση και την ικανότητα του πίνακα οδηγών σύμφωνα με την πραγματική κατάσταση για να επιτύχουν την καλύτερη οδηγώντας επίδραση (δείτε τη σύνδεση για το πώς να κάνει τη ρύθμιση) |
| 3. Jyqd-V8.3E ο πίνακας οδηγών είναι γυμνός πίνακας χωρίς κατοικία και heatsink. Εάν η δύναμη της μηχανής κάτω από 60W, αυτό δεν πρέπει να προσθέσει heatsink, πρέπει μόνο να εξασφαλίσει τον κανονικούς εξαερισμό και καλά τη μόνωση. Εάν η δύναμη της μηχανής περισσότερο από 60W, αυτό πρέπει να προσθέσει heatsink όπως το διάγραμμα όπως κατωτέρω. |
| 4. Παρακαλώ πάρτε τη σημείωση ότι ο πίνακας οδηγών jyqd-V8.3E δεν έχει καμία αντι-αντίστροφη προστασία σύνδεσης, θα βλάψει μόνιμα τον πίνακα οδηγών εάν σύνδεση πολικότητας. |
| 5. Ο λιμένας παραγωγής 5V στον πίνακα οδηγών απαγορεύει συνδέει την εξωτερική συσκευή. Ισχύει μόνο στο εξωτερικούς ποτενσιόμετρο και το διακόπτη του πίνακα για τον κανονισμό και την αντιστροφή ταχύτητας. |
|
6. Το τερματικό «Μ» στον πίνακα οδηγών JYQD_V8.3E είναι το σήμα παραγωγής σφυγμού ταχύτητας μηχανών (αντιφατική παραγωγή), και το μέγιστο ρεύμα παραγωγής είναι λιγότερο από 5mA.
|
|
3. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.
|
| 4.Control απόσταση λιμένων: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ. |
| 5. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων |
