Ελεγκτής Bldc Jy01

αβούρτσιστο ολοκληρωμένο κύκλωμα JY01 οδηγών συνεχών μηχανών 3 φάσης

JY01 χαρακτηριστικά γνωρίσματα

JY01 είναι ειδικό σχεδιασμένο ολοκληρωμένο κύκλωμα ελέγχου για τον αβούρτσιστο οδηγό ΣΥΝΕΧΏΝ μηχανών, που εφαρμόζεται στην αίθουσα τη μηχανή αισθητήρων BLDC ή η sensorless μηχανή BLDC, της εύκολος στην εφαρμογή, περιφερειακό κύκλωμα είναι απλό, χαμηλότερο κόστος, η χαμηλού θορύβου, υψηλή αποτελεσματικότητα κίνησης SPWM modewith, η σταθερή ποιότητα και η επαγγελματική τεχνική υποστήριξη, JY01 έχουν εγκριθεί γρήγορα από πολλούς ηλεκτρονικούς μηχανικούς.

JY01 έχει χρησιμοποιηθεί ευρέως σε πολλούς τομείς, όπως:
ο αβούρτσιστος ΣΥΝΕΧΗΣ ανεμιστήρας, αβούρτσιστη ΣΥΝΕΧΗΣ αντλία, θεριστής χορτοταπήτων, μηχανικό δίκυκλο, ισορρόπησε το αυτοκίνητο, το ρομπότ, τα επιστημονικό όργανα και τον εξοπλισμό, την αυτόματη αντλία καυσίμων, τα ηλεκτρικά παράθυρα, ηλεκτρική ρύθμιση καθισμάτων, τον ανεμιστήρα κλιματισμού, την ηλεκτρική οπισθοσκόπο ρύθμιση καθρεφτών, όπως οι εγχώριες συσκευές όπως οι ηλεκτρικές σκούπες, ο κλιματισμός, ο εξοπλισμός υδραυλικών, τα παιχνίδια των παιδιών υψηλών σημείων, τα πρότυπα αεροσκάφη, τα πρότυπα αυτοκίνητα, το πρότυπο, κ.λπ. Επίσης έχει χρησιμοποιηθεί ευρέως στα φορητά εργαλεία όπως οι αλέθοντας μηχανές, τα τρυπάνια χεριών, οι μηχανές χάραξης, τα ηλεκτρικά κατσαβίδια, κ.λπ.


2: Χαρακτηριστικά

Τάση εργασίας: 4.5 β-5,5 V.

Θερμοκρασία εργασίας: -40-85 ℃
Τρόπος κίνησης: SPWM
Τρόπος κίνησης Daul: Με το senor αιθουσών ή sensorless
Προσαρμοστική μηχανή: καμία μηχανή αιθουσών/μηχανή αιθουσών.
Έλεγχος οδήγησης: θετικός/αρνητικός
Μαλακή αντιστροφή: Ναι
Σήμα ταχύτητας: Ναι
Προστασία υπερφόρτωσης: Ναι
Τρέχων κλειστός βρόχος: Ναι
Σταθερή τρέχουσα κίνηση: Ναι
Προστασία φραξίματος: Ναι
Μαλακή έναρξη: ναι
Ειδική τεχνολογία: Πλήρης λειτουργία έναρξης ασφάλειας όρου JYKJ
Ρύθμιση ταχύτητας: γραμμικός
Μαλακή περίοδος έναρξης: 1 S, 3 S, 10S προαιρετικό

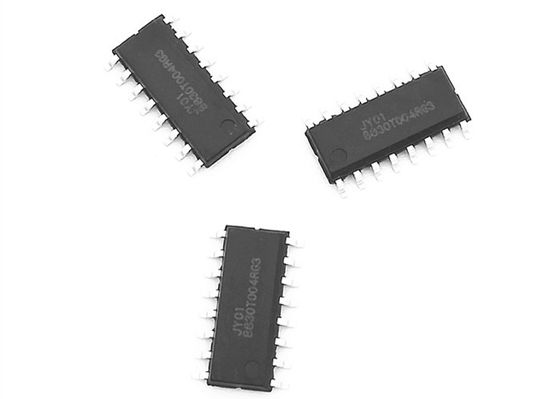

SOP16 συσκευασία

JY01 είναι ενσωματωμένο 2 σε 1 ολοκληρωμένο κύκλωμα ελέγχου για την αίθουσα ή τη sensorless αβούρτσιστη ΣΥΝΕΧΉ μηχανή, η οποία το καθιστά πολύ εύκολο
η εφαρμογή σε λειτουργία, παρακαλώ δίνει την προσοχή πριν από το σχέδιο κυκλωμάτων και την εφαρμογή.

1: JY01 για τον οδηγό μηχανών αισθητήρων αιθουσών, συνδέστε την καρφίτσα 1 με Vss ή συνδέστε 5V ενώ η δύναμη επάνω, JY01 θα οδηγήσει ως τρόπος αιθουσών.
2: JY01 για τον οδηγό μηχανών Sensorless, προσφορά 0.1V -4V στην καρφίτσα 1, JY01 θα οδηγήσει ως τρόπος Sensorless.
Η καρφίτσα 1 είναι πολλών χρήσεων καρφίτσα, υπάρχουν τρία λειτουργικά κράτη:
1: JY01 στις τοποθετήσεις εφαρμογής όταν δύναμη επάνω.
2: Αυτή η καρφίτσα είναι μια Enable καρφίτσα ελέγχου κάτω από τον τρόπο αιθουσών, η υψηλού επιπέδου τάση είναι κανονική κίνηση, η χαμηλού επιπέδου τάση είναι
απαγορεύω-κίνηση (καμία παραγωγή)
3: Αυτή η καρφίτσα είναι καρφίτσα ρύθμισης ροπής έναρξης κάτω από τον τρόπο Sensorless, σειρά τάσης: 0.1V-2V.
Παρακαλώ επιβεβαιώστε την κατάσταση εφαρμογής JY01 πριν από το σχέδιο.

ΜΕΤΑΦΟΡΤΩΣΤΕ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΗΣΤΏΝ ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ JY01 ΓΙΑ ΠΕΡΙΣΣΌΤΕΡΕΣ ΛΕΠΤΟΜΈΡΕΙΕΣ
 JY01_V3.5_2018-English.pdf
