Λεπτομέρειες:
|
Τάση εργασίας: | 24VDC | Λειτουργώντας ρεύμα: | 15A |
---|---|---|---|
Έλεγχος ταχύτητας PWM: | Κύκλος καθήκοντος 0-100% | Παραγωγή σημάτων σφυγμού ταχύτητας: | ναι |
Επίδραση αιθουσών: | ναι | Αβούρτσιστος: | ναι |
Υψηλό φως: | 12v στον αβούρτσιστο έλεγχο συνεχών μηχανών 36v 500w,500w αβούρτσιστος οδηγός μηχανών,12v στον οδηγό 36v bldc |
ΠΡΟΣΟΧΗ:

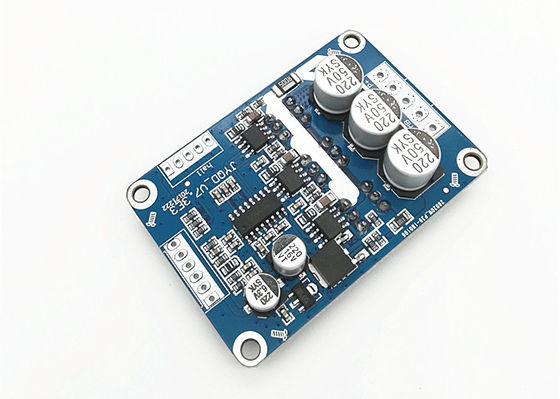

1: Αυτός ο πίνακας οδηγών μηχανών BLDC είναι εφαρμόζει ευρέως στον αισθητήρα αιθουσών (120°angle) τρεις μηχανές pahse BLDC
2: παρακαλώ σιγουρευτείτε για να προσθέσετε heatsink όταν η δύναμη περισσότερο από 60W παραγωγής.
Κατά την εγκατάσταση του heatsink, παρακαλώ προσθέστε το στρώμα μόνωσης για 6pcs MOS. Θα βλάψει τον πίνακα οδηγών μόνιμα χωρίς μόνωση, και θα εφαρμόσει επίσης το θερμοαγώγιμο λίπος σιλικόνης στη μόνωση για καλύτερα να δροσίσει.
3: Δεδομένου ότι το εργοστάσιο μηχανών BLDC μπορεί να χρησιμοποιήσει τη διαφορετική ακολουθία αιθουσών, εάν η έναρξη μηχανών ανώμαλη, δεν μπορεί να αρχίσει ή το ρεύμα που παίρνει υψηλό, παρακαλώ να ρυθμίσει την ακολουθία της αίθουσας, ή τον οδηγό θα βλαφθεί.
4: Παρακαλώ προσφέρετε τη σωστή τάση στον οδηγό, δεν υπερβαίνει τη λειτουργούσα σειρά. και ο οδηγός έχει ενσωματωμένο 5V για τον έλεγχο ταχύτητας, δεν συνδέει την πρόσθετη παροχή ηλεκτρικού ρεύματος (5V) με τον οδηγό για τον έλεγχο ταχύτητας, θα βλάψει τον οδηγό.
Προδιαγραφές
Λειτουργούσα τάση | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 12V-36V |
Λειτουργούν ρεύμα | ≤15A |
Δύναμη παραγωγής | ≤500W |
Έλεγχος ταχύτητας | 0.1V-5V ή εισαγωγή PWM |
Λειτουργούσα θερμοκρασία | -40-85℃ |
Λειτουργούσα υγρασία | ≤90% |
Προστασία | Προστασία υπερφόρτωσης, προστασία κλειδώνω-στροφέων, over-current προστασία |
Λειτουργίες | Παραγωγή σημάτων σφυγμού ταχύτητας, μαλακή αντιστροφή (485, ΜΠΟΡΟΥΝ λιμένας προαιρετικός) |
Γενική διάσταση | 63X42.5X17mm (L*W*H) |
Καθαρό βάρος | 55 γ |
Προαιρετικό συστατικό |
Ρυθμίζοντας ποτενσιόμετρο ταχύτητας εξωτερικό ταχύμετρο 5 ψηφίων |
Οδηγίες καλωδίωσης
Τοποθετώντας διάσταση
